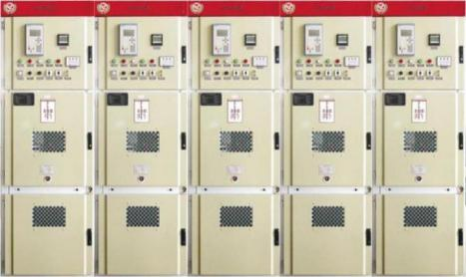

KYN28A-12 معدات تبديل كهربائية مغلقة معدنية قابلة للإزالة من النوع المدرع
تُستخدم معدات تبديل مغلقة معدنية قابلة للإزالة من طراز KYN28-12 في شبكات التيار المتردد ثلاثية الطور 7.2~12 كيلوفولت و50 هرتز، لاستقبال وتوزيع الطاقة الكهربائية، والتحكم في الدوائر، ومراقبتها، وحمايتها.
الكلمات المفتاحية:
تصنيف المنتجات:
معدات كهربائية كاملة عالية ومنخفضة الجهد
نظرة عامة
تُستخدم معدات تبديل الطاقة الكهربائية المغلفة القابلة للإزالة من نوع KYN28-12 في شبكات التيار المتردد ثلاثية الطور ذات التردد 50 هرتز والتي تتراوح قوتها بين 7.2 و 12 كيلو فولت، لاستقبال وتوزيع الطاقة الكهربائية، والتحكم في الدوائر، ومراقبتها، وحمايتها. يمكن استخدامها في أنظمة الحافلة الواحدة، وأنظمة الحافلة الواحدة المقسمة. تتوافق مع معايير IEC298 "معدات التبديل والتحكم الكهربائية المغلقة المعدنية ذات الجهد المقدر من 1 كيلو فولت إلى 52 كيلو فولت والتيار المتردد"، و OEC694 "البنود المشتركة لمعدات التبديل والتحكم عالية الجهد"، و GB3906 "معدات التبديل والتحكم الكهربائية المغلقة المعدنية ذات التيار المتردد والتي تتراوح قوتها بين 3.6 كيلو فولت و 40.5 كيلو فولت"، و GB11022 "الشروط الفنية المشتركة لمعايير معدات التبديل والتحكم عالية الجهد"، و DL/T404 "معدات التبديل والتحكم الكهربائية المغلقة المعدنية ذات التيار المتردد والتي تتراوح قوتها بين 3.6 كيلو فولت و 40.5 كيلو فولت". وتتميز بوظائف تشغيل آمنة وموثوقة.
ظروف الاستخدام البيئية
• درجة حرارة البيئة: أعلى درجة حرارة +40 درجة مئوية، وأدنى درجة حرارة -15 درجة مئوية.
• رطوبة البيئة: متوسط الرطوبة النسبية اليومية لا يتجاوز 95٪، ومتوسط الرطوبة النسبية الشهرية لا يتجاوز 90٪.
• الارتفاع: لا يتجاوز 1000 متر.
• مقاومة الزلازل: لا تتجاوز شدة الزلزال 8 درجات.
• يجب أن يكون الهواء المحيط خاليًا من المواد المسببة للتآكل أو الغازات القابلة للاشتعال، وبخار الماء، وغيرها من الملوثات الواضحة. يجب ألا يكون هناك اهتزازات قوية بشكل دائم.
• في حالة الاستخدام في ظروف بيئية تتجاوز الظروف العادية المحددة في GB3906، يجب الاتفاق بين المستخدم وشركتنا.
المواصفات الفنية
مواصفات خزانة التبديل الفنية
المشروع |
الوحدة |
البيانات |
|
الجهد المقدر |
كيلو فولت |
7.2، 12 |
|
التردد المقدر |
هرتز |
50 |
|
التيار المقدر |
أمبير |
630-4000 |
|
العزل المقدر |
جهد تحمل التردد الصناعي (بالنسبة للأرض/المخرج) |
كيلو فولت |
28/32، 42/48 |
المستوى |
جهد تحمل الصواعق (بالنسبة للأرض/المخرج) |
كيلو فولت |
60/70، 75/85 |
التيار المقدر قصير المدى (4 ثواني) |
كيلو أمبير |
20، 25، 31.5، 40، 50 |
|
التيار المقدر ذروة التحمل |
كيلو أمبير |
50، 63، 80، 100، 125 |
|
درجة الحماية |
|
IP4X للهيكل، IP2X عند فتح باب غرفة العربة |
|
الأبعاد (العرض × العمق × الارتفاع) |
مم |
800(1000) × 1500(1700، 1900) × 2370 |
|
الوزن |
كيلوغرام |
800-1200 |
عند التيار المقدر قصير المدى 31.5 كيلو أمبير أو أقل، والتيار المقدر للحافلة الفرعية 1600 أمبير أو أقل، يكون عرض الخزانة 800 مم؛
عند التيار المقدر قصير المدى 40 كيلو أمبير أو أكثر، والتيار المقدر للحافلة الفرعية 1600 أمبير أو أكثر، يكون عرض الخزانة 1000 مم، ويختار المستخدم عمق الخزانة وفقًا للمخطط.
تُجهز خزانة التبديل هذه بقاطع دائرة فراغي من إنتاج شركتنا، ويمكن أيضًا تجهيزها بقاطع دائرة فراغي من إنتاج شركات سيمنز (3AE و 3AJ1)، و ABB (VD4 و HD4)، وشركة شنايدر (Evolis و EV12).
ملاحظات الطلب
يرجى تقديم المعلومات التالية عند الطلب:
• طراز خزانة التبديل، والكمية، وتاريخ التسليم، ورقم مخطط النظام الأساسي؛
• مخطط النظام الأساسي، ومخطط المبادئ الثانوي، ومخطط ترتيب خزانة التبديل؛
• التيار المقدر للحافلة الرئيسية، وطراز ومواصفات العناصر الأساسية؛
• المتطلبات الخاصة (إن وجدت).
